浅析LED电子显示屏组装调试十大注意事项

比起传统的标牌广告，LED电子显示屏绚丽的图文、视频画面更具有视觉冲击力，更容易吸引人的眼球，而且播放的内容信息量大，内容可以随时更新，有着非常好的广告宣传效果。那么LED电子显示屏在安装调试过程中需要注意哪些事项呢？河南巴可光电子科技有限公司郑州LED显示屏的小编总结了以下几点，希望对大家有所帮助。

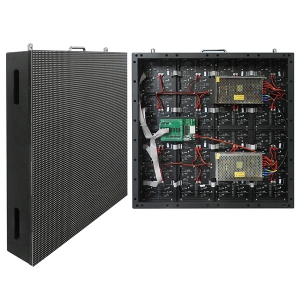

一、LED显示屏边框尺寸：边框尺寸由成品规格来确定，但也受制于单元板规格，切料时要注意铝合金边框宽度，由于左右是两根，所以在切上下两横料时要从成品规格中减去两倍的铝合金边框宽度，左右两竖料也应照顾到这一点。

二、接电源线，电源线要接电源盒上的1，2端，不要搞混，要把用到的电源盒全部串通。另一端引出接双孔插头以便取电使用。

三、转角部分用塑料连接件来连接，最后用自攻螺丝固定牢固，一个转角共用四个螺丝，每侧上下各一个，边框连接好后就可以摆放单元板了。

四、单元板之间电源线的连接，红线接单元板上的ACC端，黑线接单元板上GND端。逐一连接好，注意不要搞混。

五、单元板的摆放要根据自己的成品规格来摆放。4.8*0.48的规格需要摆放成横15，竖3。注意单元板的摆放要按照单元板上的箭头方向一致。

六、安装电源盒与接线。郑州LED显示屏的小编了解到一个40A的电源盒在网上查得资料是最多可接12个单元板，不放心咨询老板说是最多8个单元板。考虑到带多了就发热，就按8个来接了。观察收到的电源盒上共9个接线端子，从左到右分别是：1、2端为市电220V接口，3为地线，4、5、6都为5V正级，7、8、9为5V负极，明白这个自己连接好就可以了。

七、拧好特制螺丝到单元板上，全部吸好磁柱，靠近左右两边框部分的螺丝要拧在单元板靠里的那一排上，这样便于固定侧边的背条。

八、安装背条，背条两端要预先打好孔，一端两孔，一根上共四孔，用自攻螺丝与边框料固定，最后让单元板上的磁柱吸附在背条上。

九、用数据线连接单元板，数据线的一端插在左侧单元板相对右侧的插座上，然后另一端跨过背条接在右侧相邻的单元板左侧的插座上。依次一一连接好。

十、控制卡的接线数要与单元板的摆放行数一一对应，但要注意数据线（排线）上一侧有彩色的要接控制卡上的OE端，单元板上也一样对应OE端，接反不行。RS232线与控制卡连接。另外控制卡上的电源要接电源盒上的5V,要对应正负极，不能错接到1、2端上的220V,否则会烧毁控制卡。

以上就是本期郑州LED显示屏的小编分享的关于电子屏组装调试的注意事项，希望对您有所帮助，更多相关资讯请关注河南巴可光电子科技有限公司官网。
