led显示屏维修公司带来led显示屏显示原理分析

发布日期：2022-06-27 作者：河南巴可光电子科技有限公司点击：

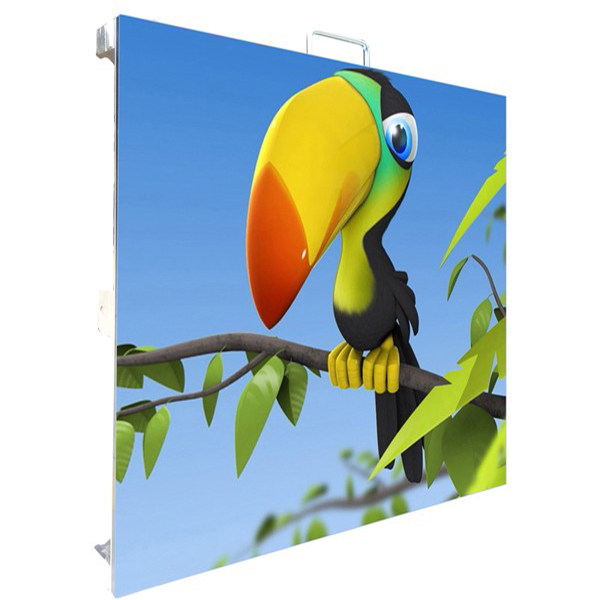

led显示是一种平板显示器，由一个个小的LED模块面板组成，用来显示文字、图像、视频等各种信息的设备。它是如何做到显示图像的呢？下面就跟随led显示屏公司的小编来了解一下吧！

LED显示屏是一种新型的信息显示媒体，它是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。图2所示为8×8点阵LED显示屏的结构图，从图上看，8×8点阵共需要64个发光二极管，且每个发光二极管放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管点亮。

单基色LED显示屏的每个像素由1个单色LED发光二极管组成，即每个像素包含1个LED发光二极管；双基色LED显示屏的每个像素由2个2种单色的LED发光二极管组成，即每个双基色像素包含2个LED发光二极管；而对于三基色全彩LED显示屏来说，组成像素点的二极管包括了3个或3个以上，如由分别发红光、绿光和蓝光的3个二极管组成，这样就可以根据三基色的配色原理，达到彩色显示的目的；而有些显示屏为了改善显示效果，可能由4个二极管组成：2个红光LED、1个绿光LED和1个蓝光LED。例如要显示文字时，就可以按照组成文字的笔画将相应的二极管点亮，从而达到显示文字的目的，如图3所示。而完整的点阵可由16×16、32×32等组成显示模块。
